Dispositivos de protecção do motor eléctrico jd-5/80
, Protecção do arranque do motor jd-5/80
, Proteção contra arranque do motor ac220v

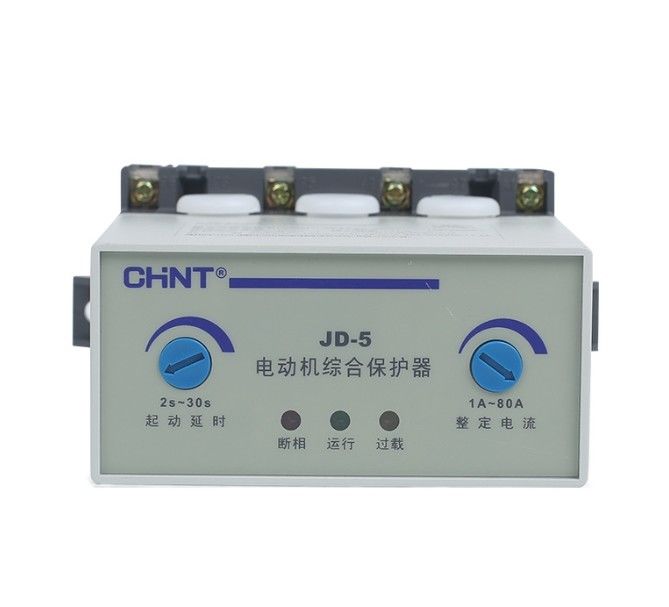

Dispositivos de protecção do motor elétrico JD-5/80 com buzzer
JD-5/80 (com Buzzer)Protector integrado do motor Falha da fase de sobrecarga Dispositivo de protecção elétrico
Descrição do produto:
O protetor do motor elétrico JD-5 é adequado para utilização em circuitos AC a 50 Hz, com uma tensão de isolamento nominal inferior a 690 V AC e uma corrente de funcionamento nominal que varia de 0,5 A a 400 A.É projetado para sobrecarga e proteção contra falhas de fase do motor AC operando de forma contínua ou intermitente e contator AC são geralmente utilizados cooperativamente.
Cumprem as normas GB/T 14048.4 e IEC 60947-4-1.
Características do produto:
1. O protetor do motor pode desligar a tempo os contatos elétricos do interruptor e a potência de 3 fases do motor quando o circuito principal do motor ocorre estado de funcionamento anormal, como perda de fase,sobrecarga e estagnação, de modo a proteger de forma fiável o motor.
2Este protetor de motor tem uma estrutura simples, funciona de forma fiável, é fácil de usar e está em conformidade com as normasGB/T 14048.4 e IEC 60947-4-1.
3O protetor apresenta alta precisão de protecção, estrutura razoável, funções completas.
4. Com funções de protecção contra falhas simétricas (como sobrecarga, paragem, etc.) e falhas assimétricas (como perda de fase).
5O protetor adota a tecnologia de detecção actual e a interface de saída do relé.
Produto Especificações:
| Número do modelo |
Definição da faixa de corrente ((A)) |
Voltagem nominal de alimentação de controlo ((V) |
Intervalo de flutuação de tensão permitida para a tensão nominal de alimentação de controlo |
Potência do motor ((kV) |
Voltagem de isolamento nominal ((V) |
Corrente de trabalho nominal (A) |
| JD-5/5 |
0.5 ~ 5 |
AC220V,AC380V,50Hz |
85% ~ 110% |
0.25 a 2.5 |
690 |
0.5~400 |
| JD-5/20 |
2 ~ 20 |
AC220V,AC380V,50Hz |
85% ~ 110% |
1 ~ 10 |
| JD-5/80 |
20 ~ 80 |
AC220V,AC380V,50Hz |
85% ~ 110% |
10 ~ 40 |
| JD-5/200 |
80~200 |
AC220V,AC380V,50Hz |
85% ~ 110% |
40 ~ 100 |
| JD-5/400 |
160 ~ 400 |
AC220V,AC380V,50Hz |
85% ~ 110% |
80~200 |
| JD-5/80, JD-5/80 (com buzzer) |
1 ~ 80 |
AC220V,AC380V,50Hz |
85% ~ 110% |
0.5 ~ 40 |
Condições de funcionamento e adequação ambiental:
•Altitude ≤ 2000 m.
•Intervalo de temperatura ambiente: -5°C a +40°C, com média diária ≤ +35°C.
•Condições atmosféricas: quando a temperatura máxima for de +40°C, a umidade relativa do ar não deve ser superior a 50%, sendo admissível uma umidade relativa mais elevada a uma temperatura mais baixa,por exemplo, a umidade do ar pode atingir 90% a +20°CDevem ser tomadas medidas especiais para tratar a condensação que possa ocorrer devido a alterações de temperatura.
•Nível de poluição: Nível 3.
•A inclinação entre o plano de instalação e o plano vertical deve ser ≤ ± 5°.
•No meio sem risco de explosão, e sem gases que possam ser corrosivos para o metal e danificar o isolamento no meio, bem como em locais onde existe muita poeira condutora.
•Em locais onde as instalações à prova de chuva e neve estejam equipadas e não estejam cheias de vapor.
•Em lugares sem proeminência rocha, impacto e vibração.
•Categoria de instalação: III.
