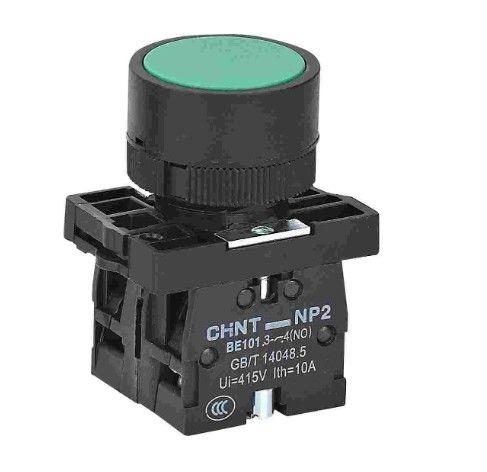

22 mm 30 mm NP2 Série IP40 IP65 Botão de Pressão Circuito de Controle Industrial Botão de Pressão
22 mm 30 mm NP2 Série IP40 IP65 Botão de Pressão Circuito de Controle Industrial Botão de Pressão
Descrição do produto:
Os botões de pressão da série NP2 são concebidos para circuitos de controlo industriais que operam a uma frequência de corrente alternada (CA) de 50 Hz ou 60 Hz, com uma tensão de trabalho nominal até 415 V CA,com uma tensão de trabalho de corrente contínua (CC) de até 250 V DCEstes botões são usados para controlar arrancadores eletromagnéticos, contactores, relés e outros circuitos elétricos.Os botões com luzes indicadoras também são adequados para as ocasiões de indicação de sinal de luz.
Cumprir a norma: GB/T 14048.5.
Produto Especificações:
| Voltagem de isolamento nominal Ui(V) |
415 |
| Corrente térmica de ar livre acordada (Ith)) |
10 |
| Voltagem de funcionamento nominal Ue ((V) |
415 |
380 |
250 |
240 |
220 |
125 |
110 |
| Corrente de funcionamento nominal le (A) |
AC-15 |
1.9 |
2.5 |
- |
3 |
4.5 |
- |
- |
| DC-15 |
- |
- |
0.27 |
- |
0.3 |
0.55 |
0.6 |
| Resistência de contacto |
≤ 50 mΩ |
| Vida útil mecânica (milhões de vezes) |
Estilo de cabeça plana, estilo de cogumelo, estilo iluminado: estilo de 100 botões, estilo de cogumelo auto-bloqueável:10 |
| Vida útil elétrica (milhões de vezes) |
Estilo cabeça plana, estilo cogumelo:Outros, de corrente alternada:10 |
| Classificação de protecção da cabeça |
IP40,IP65 |
| Protecção contra curto-circuito |
Tipo gG modelo 16 |
Características do produto:
•Instalação de painéis: a série inclui botões com diâmetros de painéis de Φ22 e Φ30, bem como caixas de comando de botões, adequadas a diferentes cenários de instalação.
•Classificação de proteção: a classificação de proteção padrão é IP40.
•Estrutura modular: Os botões apresentam um design modular, permitindo uma instalação e manutenção flexíveis e convenientes.
•Contactos separados: os contactos normalmente abertos (NO) e normalmente fechados (NC) estão electricamente isolados uns dos outros.
• Parafusos terminais: os parafusos terminais têm dimensões de M3,5, com um binário de aperto recomendado de (0,8 a 1,2) N·m.
•Límite de grupos de contacto: as ligações em série longitudinais não devem exceder dois grupos de contacto, pois muitos grupos de contacto provocam um aumento da força de funcionamento.Os utilizadores devem consultar o fabricante.
Condições de funcionamento e adequação ambiental:
● A temperatura ambiente é de -5°C~+40°C, a temperatura média durante 24 horas não pode exceder +35°C.
●Alta: ≤ 2000 m.
● Condição atmosférica: a umidade relativa da atmosfera não pode exceder 50% quando a temperatura máxima for de +40°C;é admissível uma humidade relativa muito mais elevada na condição de temperatura mais baixa, por exemplo, quando a temperatura atinge +20°C, a umidade relativa é de até 90%, tendo em conta a condensação que pode ocorrer nas superfícies do produto devido a alterações de temperatura.
● Grau de poluição: 3.
●Categoria de instalação: II.
● Os botões da série NP2 devem ser instalados num ambiente sem tremores, impactos, vibrações significativos e sem exposição à chuva ou à neve.
●Deve ser instalado num ambiente sem risco de explosão e onde o meio não contenha gases que possam corroer metais ou destruir o isolamento, nem poeira excessiva.
• Dimensões de instalação:
Para os botões Φ22 montados em painéis:
•Diâmetro do buraco de instalação: Φ22.30+0.4 mm
•Tipos de cabeçalhos metálicos: adequados para painéis de 1 mm a 6 mm de espessura
•Capa de plástico: adequado para painéis de 1 mm a 4 mm de espessura
Para os botões montados no painel Φ30:
•Diâmetro do buraco de instalação: Φ30.50+0.5mm
• Adequado para painéis: espessura de 1 mm a 3 mm
Estes botões são concebidos para uma operação fiável em aplicações de controlo industrial e proporcionam flexibilidade nas opções de instalação e personalização.
