Destacar:
Interruptor de combinação AC
, Interruptor de combinação 5A
, Interruptor de alimentação de 380 V
Nome do produto: |
Interruptor de combinação |
Padrão: |
GB/T14048.3, IEC 60947-3 |
Categorias de utilização: |
AC-22A, DC-21A, AC-3 |
Frequência nominal: |
50/60 Hz |
Tensão nominal de trabalho Ue (V): |
AC380V/DC220V |
Corrente térmica acordada Ith (A): |
10A 25A 60A 100A |
Voltagem de isolamento nominal Ui (V): |
500 V |
Temperatura ambiente: |
-5°C~+40°C |

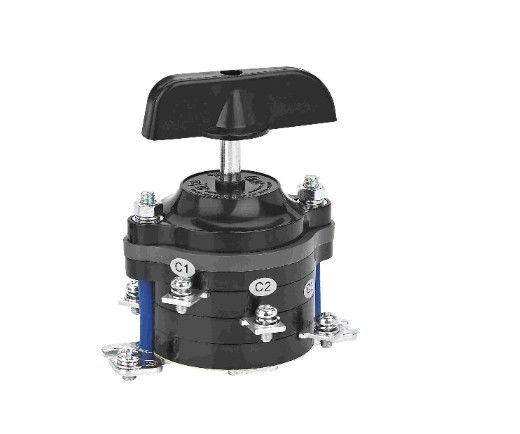

HZ10 Série 10A 25A 60A 100A Combinação Switch AC380V/DC220V Switch de alimentação
HZ10 Série 10A 25A 60A 100A Combinação Switch AC380V/DC220V Switch de alimentação
Descrição do produto:
O interruptor combinado da série HZ10 é principalmente adequado para circuitos com uma frequência de corrente alternada de 50 Hz ou 60 Hz, uma tensão até 380 V AC e uma tensão de corrente contínua até 220 V DC.É concebido para operação manual em intervalos pouco frequentes para ligar ou desligar circuitosPode também ser utilizado para controlar motores de pequena capacidade.
Cumprir as normas: GB/T14048.3, IEC 60947-3.
Produto Especificações:
| Modelo |
Corrente térmica acordada Ith (A) |
Voltagem de isolamento nominal Ui(V) |
AC-22A |
DC-21A |
AC-3 |
| O (s) (V) |
Le (A) |
O (s) (V) |
Le (A) |
O (s) (V) |
Le (A) |
| HZ10-10 |
10 |
500 |
380 |
10 |
220 |
10 |
380 |
3 |
| HZ10-25 |
25 |
25 |
25 |
380 |
6.3 |
| HZ10-60 |
60 |
60 |
60 |
- |
- |
| HZ10-100 |
100 |
100 |
100 |
- |
- |
Classificação:
●Por aplicação: interruptor único de alimentação; interruptor duplo de alimentação ou interruptor duplo de transferência de circuito (código P);
interruptor de transferência de três circuitos (código S); interruptor de transferência de quatro circuitos (código G);
●Por tipo de instalação: tipo de fiação do painel dianteiro; tipo de fiação do painel traseiro;
●Por número de postes: único, duplo, três, quatro;
●Por número de secções: uma secção, duas secções, três secções, quatro secções, seis secções.
Nota: Os interruptores de transferência de três e quatro circuitos só podem ser fabricados com três polos ou menos.
Condições de funcionamento e adequação ambiental:
● A temperatura ambiente é de -5°C~+40°C, a temperatura média durante 24 horas não pode exceder +35°C.
●Alta: ≤ 2000 m.
●Condição da atmosfera:
1.Umidade: a umidade relativa da atmosfera não pode exceder 50% quando a temperatura máxima for de +40°C; uma umidade relativa muito mais elevada é admissível em condições de temperatura mais baixa,Por exemplo:, quando a temperatura atinge +20°C, a umidade relativa é de até 90%, tendo em conta a condensação que pode ocorrer nas superfícies do produto devido a alterações de temperatura.
2Grau de poluição: 3.
●Condição de instalação:
1.O interruptor combinado da série HZ10 deve ser instalado num ambiente sem tremores, impactos e vibrações significativos e sem exposição à chuva ou à neve.
2Deve ser instalado num ambiente sem risco de explosão ou de substâncias que possam corroer metais e danificar o isolamento (incluindo o pó condutor).
3Categoria de instalação: III.
